PLC Omron CPM1A - 30 CDR - A - V1

Posting yang lalu saya membahas PLC secara umum sekarang saya akan membahas salah satu produk PLC buatan Omron. Omron merupakan salah satu perusahaan atau vendor yang memproduksi berbagai macam jenis PLC. Omron berdiri sejak tahun 1933 dengan nama awal Tateisi Electric Manufacturing Co di Osaka, oleh Kazuma Tataesi dan di tahun 1959 resmi menggunakan trade mark dengan nama Omron. Sedangkan kantor cabang di Indonesia didirikan di Jakarta sejak 1 November 2002. Banyak varian PLC hasil produksi Omron, biasanya dengan kode Omron CPM.., CS.., CJ.., CV.. dan yang lainnya. Untuk saat ini sayang akan membahas Omron CPM1A dimana nanti akan dibahas hardwere dan spesifikasinya. Ingin tahu lebih detail tentang si PLC Omron yang ini, ikuti terus ya posting dibawah ini.

Dalam dunia industri ternyata jenis PLC Omron CPM1A tidak hanya satu saja namun terdapat berbagai macam varian. Hal ini tergantung dengan jumlah Input Output terminal (I/O), output tipenya, dan power supply-nya . Menurut jumlah input outputnya CPM1A dibagi menjadi 4 jenis yaitu :

10 I/O terminal ( input 6 point dan Ouput 4 point )
20 I/O terminal ( input 12 point dan Ouput 8 point )
30 I/O terminal ( input 18 point dan Ouput 12 point )
40 I/O terminal ( input 24 point dan Ouput 16 point )

Sedangkan menurut jenis output tipenya terdapat 3 macam, yaitu :

Relay output models
Sinking transistor output models
Sourcing transistor output models

Dan menurut power supply yang digunakan terdapat dua macam yaitu :

AC Power Supply
DC Power Supply

Sehingga pada PLC omron jenis ini terdapat kode pada bagian fisik PLC, misalanya kode :

CPM1A - 30CDR - A - V1

Penjelasan :

CPM1A, Jenis PLC yang digunakan adalah CPM1A
30CD, Jumlah input outputnya ( untuk output yang lain10, 20, dan 40 )
R, Jenis tipe outputnya relay ( T untuk sinking Transistor dan T1 untuk Sourcing transistor )
A, Power supply yang digunakan AC ( D untuk DC power supply )

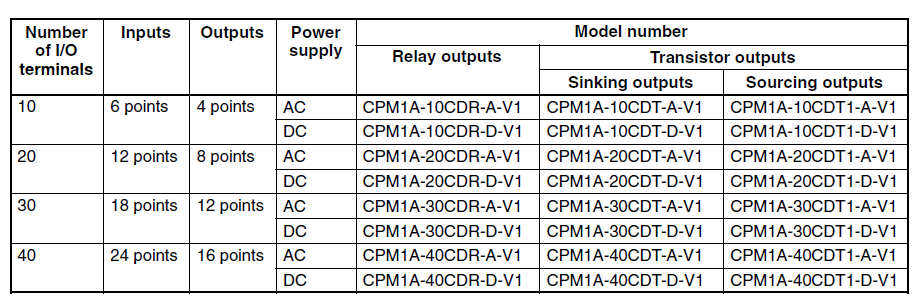

Untuk lebih jelasnya kita bisa melihat kode dari PLC Omron CPM1A dalam tabel berikut ini :

Kode tipe PLC CPM1A

Pada PLC CPM1A terdapat expansion units dan expansion I/O unit, namun tidak semua jenis CPM1A memiliki fasilitas ini. Yang terdapat expansion units dan expansion I/O unit adalah jenis CPM1A dengan jumlah I/O 30 dan 40. Terdapat empat macam expansion unit yaitu :

Analog I/O units ( CPM1A MAD01 dan CPM1A MAD 11)
Temperature Sensor Units ( CPM1A TS001, CPM1A TS002, CPM1A TS101, dan CPM1A TS102)
Compo Bus/S I/O Link Unit ( CPM1A SRT 21 )
Device Net I/O Link Unit ( CPM1A DRT 21)

Berikut ini adalah contoh penampakan expansion unitsnya :

Compo Bus/S I/O Link Unit CPM1A - SRT 21

Omron Temperature Sensor Unit CPM1A - TS101 - DA

Device Net I/O Link Unit CPM1A DRT 21

Analog I/O units CPM1A CPM1A MAD11

Untuk melakukan komunikasi data dengan laptop atau komputer membutuhkan sebuah kabel data dan adapter. Untuk jenis PLC CPM1A dapat menggunakan RS-232C adapter dan RS-422 adapter, disertai dengan kabel data RS-232C. Untuk komunikasi paralel ( beberapa PLC sekaligus, maksimal 32 PLC) menggunakan adapater jenis RS422. Beikut adalah penampakannya :
